ビデオウォールを構築するための画面分割装置です。HDMIおよびUSBメモリー、SDカードから入力できます。入力解像度は最大4K30Hzが可能です。複数の出力画面配置が選べます。2台連結すれば4x4の16画面構成も可能です。出力はHDMIで、解像度は1080P/30Hzです。3x3の時ベゼル補正可能。
　パネルと付属の赤外線リモコン、RS232でコントロールできます。
　展示会、店舗、デジタルサイネージ、プロジェクションマッピング、ゲーム、アーケード、Eスポーツなど多様な用途でご使用いただけます。



【特徴】
● 何種類かのスプライシングモードがあります。1台使用の場合は1x2,1x3,1x4,1x5,1x6,2x1,2x2,2x3,2x4,3x1,3x2,3x3,4x1,4x2,5x1,6x1が選べます。ベゼルの部のギャップ補正機能はございませんのでご注意下さい。
● 本機を直列接続することで4x4の16画面出力ができます。
● メディアプレーヤ機能で2つまでのUSBメディアとSDカードの内容を映像表示できます。
　　
● 音声分離機能があります。出力は光ファイバーと3.5mmアナログジャック。
● 全ハードエア処理で、プラグアンドプレイですのでソフトウエアのインストールは不要です。
● リモコン、フロントパネル、RS232 からコントロール可能
● 3x3 の時ベゼル補正可能。
● 簡単に設置できます。

【仕様】
● HDMI入力解像度 　最大3840x2160/30Hz
● HDMI出力解像度　　最大1920x1080/30Hz
● オーディオフォーマット　　ステレオ
● 消費電流　　　　　1.6 A以下
● 電源入力　　　　　AC (50HZ, 60HZ) 100V-240V
● 電源　　　　　　　DC12V/3A
● 動作温度範囲　　　-10℃〜+45℃
● 寸法　　　　　　　(L x W x H) 305x185x35　mm
● 重さ　　　　　　　1796g

【梱包内容】
● 本体
● リモコン　　(電池は別売り)
● ACアダプタ　12V
● 取り扱い説明書

【納期】
在庫がある場合、正午までの注文で当日発送。ただし土日祝日はのぞきます。振込の場合は振込確認後の発送となります。
在庫がない場合、ご下命後の手配となります。納期はご下命後1から2週間程度

【故障保証】1年間

【パネル詳細】
●

RS232　　: RS232ポート。本機をコンピュータから制御できます。　　
Switch : 入力切替。HDMIとメモリーとの交互切り替え
Mode : 分割モードの切り替え
IR　　　　: 　赤外線受光部　
USB1-2　　: キーボード、マウス、USBメモリーを接続できます。
R/L : 音声出力
SD　　　　:　SDのメモリーを接続できます。
SYS :　再生状態表示。赤は電源投入中、緑は正常動作中
ON/OFF　: 電源スイッチ
Output1-9　: 　HDMI出力。モニターに正常に接続されるとLEDランプが点灯します。
Input　　　: HDMI入力
DC/12V　　　: 　電源入力。

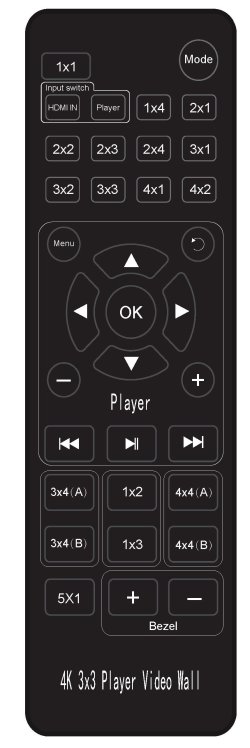

● リモコン


メディア再生に関わる部分の拡大図


【接続方法】


【出力と画面の配置】
● 出力配列


ベゼルの部のギャップ補正機能はございませんので注意ください。

2台使用して16画面


● メディアプレーヤ
Androidのメディアプレーヤを搭載していますのでUSBやSDカードのファイルの再生ができます。
　



【使用上の注意　ケーブル】
ディスプレイまでの距離が長くなる場合は光ファイバーHDMIケーブルが有効です。
