HDMIあるいはUSBから映像を入力し最大９画面までのビデオウォールを構築するための画面分割装置です。入力解像度は最大4Kに対応。
　リモコンによる操作の他、芸術的表現の細かい操作はPCとUSBで接続してコントロールします。芸術的表現とは付属のソフトウエアを使用して縦横だけのモニター配置だけではなく、斜めも含めた自由な配置をもとにして大画面を実現するものです。
　展示会、店舗、デジタルサイネージ、プロジェクションマッピング、ゲーム、アーケード、Eスポーツなど多様な用途でご使用いただけます。


【特徴】
● 入力としてHDMIとUSB3をサポートします。
● 入力の最大解像度は4K
● 出力はHDMI 9系統　1920x1080/60Hz　。
● フロントパネル、リモコンによる操作の他、USBでコントロール
● 画面を斜めに設置して斜めも含めた自由な配置をもとにして大画面を実現する芸術的表現も可能す。
● 様々なスプライシングモードが設定できます。最大9画面
● Windows 10 64ビット　のシステムで使用できます。
　シテスム要件は
　　　1) プロセッサ: インテル　コア i5 -8500以上
　　　2) メモリー: 16GB (2x8GB dual-channel)以上
● アート画面。任意の角度に画面を回転できます。ソフトウエア付き
● ベゼル補正対応。境界線を目立たないように調節できます。
● 本機1台で　3x3 画面を実現でき、2台使用すると4x4 画面が実現できます。


【仕様】
● 入力HDMI　　　　解像度最大3840x2160 30Hz
● 出力解像度 　　各出力最大1080P
● 音声　　　　　　ステレオ　
● 消費電流　　　　2.6A以下
● 動作温度範囲　　-10〜 +45℃
● 電源　　　　　　ACアダプタ　　DC12V
● 寸法　　　　　　305(L)x185(W)x35mm(H)
● 重さ　　　　　　約1739g

【梱包内容】
● 本体
● USBケーブル(PCとの接続用)
● リモコン
● ACアダプタ　12V
● 取り扱い説明書

【納期】
在庫がある場合は正午までのご注文(振込の場合は入金確認)で当日発送。ただし土日祝日は除きます。
ない場合は　手配するのに2週間程度を要します。

【故障保証】1年間

【パネル詳細】
● パネル

RS232 : R232ポート、分割モードの設定用
Switch : 入力信号　HDMIとUSBの切り替え
Mode : 分割モードの切り替え
IR : 赤外線リモコンの受光部
Input : USB3.0 の信号入力
R/L : 3.5mm ヘッドホンジャック。アナログステレオ
ON/OFF : 電源スイッチ
Output 1-9 : 出力端子。ライトは正常接続時青点灯
HDMI IN : HDMI入力。青点灯時HDMI。USB選択時は赤点灯
DC12V : DC12V 電源入力

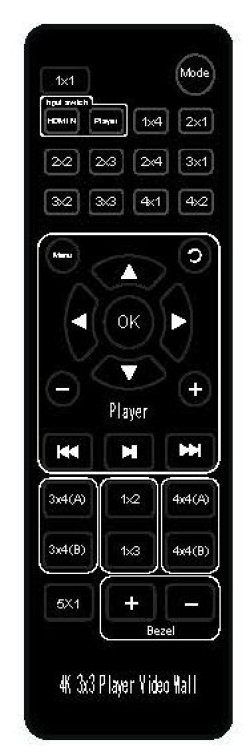

● リモコン
　
　ベゼル補正の設定ができます。
　
　　
　

【使用例】
HDMIの入力を最大9台までの画面に出力します。Windows 10 PCのUSB端子に接続し制御します。画面配置のコントロールは付属のソフトウエアで行います。

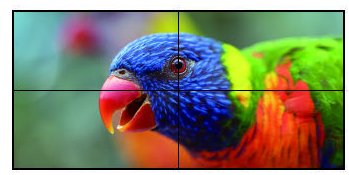

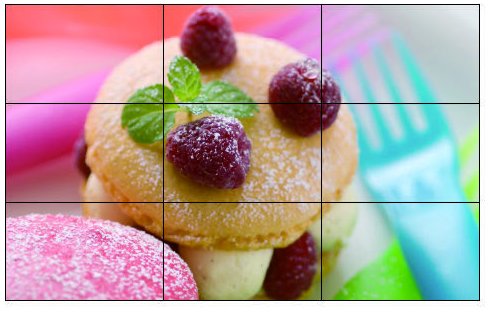

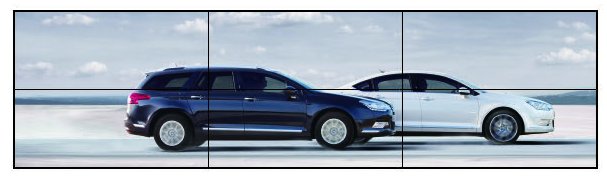

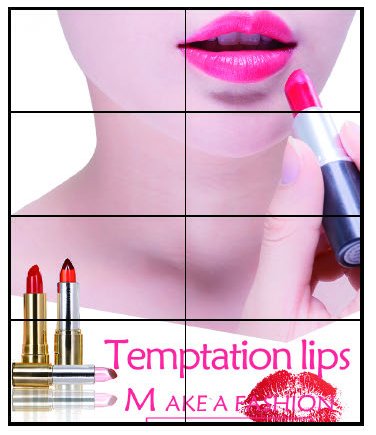

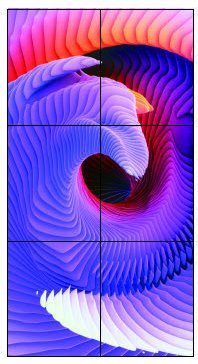

【画像の分割モード】




ソフトウェアで設定するアートモードでは下記のような分割も可能です。




【ソフトウエア】
●　アート画面構成設定用のソフトウエア
同時に納入するソフトウエアで、アート画面構成の設定ができます。


【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。

【動画による説明】
●　HDMI端子から入力する場合


●　USB端子から入力する場合


【使用上の注意　ケーブル】
ディスプレイまでの距離が長くなる場合は光ファイバーHDMIケーブルが有効です。
