9つまでのHDMI信号の映像・音声を入力し、縮小、組み合わせを行い、一つの画像出力にまとめて一台のテレビやモニターで9画面すべてを見ることができます。4K出力が可能なので高解像度が維持されます。シームレススイッチ機能で、切り替えは瞬時です。音声の切り替えも映像の処理とは独立して出力に切り替え可能です。操作は前面パネルか付属の赤外リモコンで即座に感覚的に行うことができます。



シームレススイッチ機能で、画像切り替えは瞬時です。音声の切り替えも映像の処理とは独立して出力に切り替え可能です。操作は付属の赤外リモコンで即座に感覚的に行うことができます。
ゲーム、セキュリティー用途、パブほか、多数の映像を扱う用途で活躍します。シームレス切り替えなので黒画面がでないが強味です。

【特徴】
● 9つまでのHDMI入力を受け付けます。
● 9画面モードを含む多彩な出力配置
● 9チャンネルシームレススイッチ機能でHDMIの切り替えは瞬時です。
● 赤外リモコンで操作。
● 入力画像解像度は最大1080P。
● 出力画像解像度は最大3840x2160@30Hzまでで切り替え可能
● 状態表示LED 。信号があると　点灯しますので動作状態がすぐに把握できます。
● 信号劣化なし
● 簡単インストール
● DC12V　ACアダプタ使用

【仕様】
●入力解像度 ：入力画像解像度は最大1080P。
●出力解像度：　最大3840x2160@30Hz
●電源　　　：　12V ACアダプタ　
●寸法　　　：　252 x 105 x 25mm
●重さ　　　：　816g　
●不良対応 ： 1年間保証　

【梱包内容】
● 本体
● ACアダプタ12V
● 赤外線リモコン
● ユーザーマニュアル

【納期】
在庫がある場合は正午までのご注文(振込の場合は入金確認)で当日発送。ただし土日祝日は除きます。
在庫が無くメーカー取り寄せの場合は2週間程度

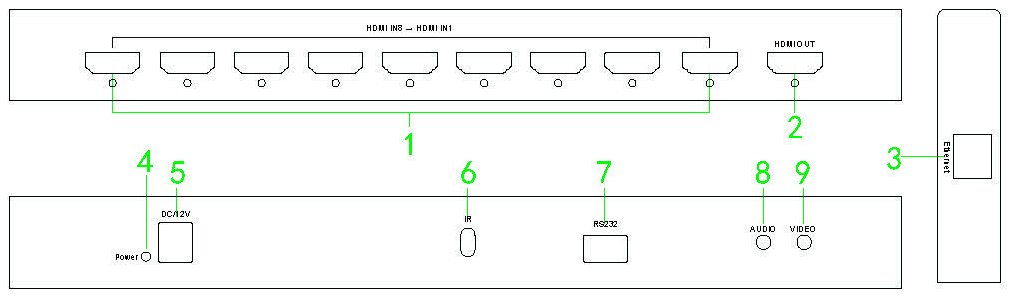

【パネル詳細】
●パネル

1. HDMI IN9 → 入力
2. HDMI OUT ---出力
3. Power --- 電源灯
4. DC/12V ---電源入力
5. IR --- 赤外線受光部
6. RS232 --- RS232インターフェイス
7. AUDIO --- 音声モード切替
8. VIDEO --- ビデオモード切替

●リモコン




【使用例】
〇接続方法


〇画面配置の種類
