3つまでのハイビジョン機器の出力を一つ選び、ひとつのテレビやモニターに画像や音声を出力します。最高解像度4Kx2K@60Hz対応。入出力はHDMI端子です。電源投入中でもケーブルを抜き差しできるホットプラグです。ケースは金属でノイズ干渉を抑える設計。
入力が2つでも1つでも自動認識して正常動作するようになっています。信号が存在する入力だけを自動選択する機能に加え、離れた所から簡単に切り替えられるリモコンつきです。
【初めての方に】
【特徴】
● 切り替えは機械的スイッチとインテリジェント切り替えの両対応です。
● 相性問題が出にくい設計
● 超高解像度の4k*2k@60Hzを最高に、それ以下のさまざまな解像度に対応します
● HDR(High Dynamic Range,ハイダイナミックレンジ)対応
● HDCP 2.2準拠
● 3D対応
● コンパクトサイズ
● DTS デジタルや Dolby デジタルのような圧縮型オーディオにも対応
● 低消費電力です。
● EDID 信号を通過させます

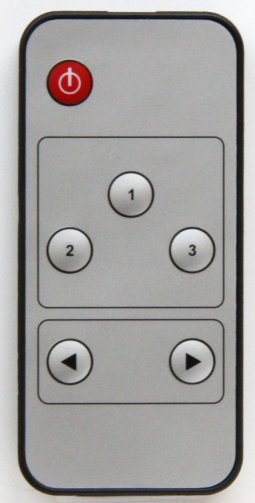

●赤外線リモコン付属
● LPCMのような非圧縮のオーディオ形態に対応しています。
● DMR-BZT9600, BDP-LX88, SONY FMP-X10-001, nVidia GTX970,GTX980のなどのハイビジョンソース対応
● この装置は
HDMIアソシエーション アドブタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。
【仕様】
●動作周波数 : 垂直周波数24/30/50/60Hz、アンプ帯域6Gbps/600MHz
●解像度 :
インターレース 480i,576i,1080i
プログレッシブ 480p,576p,720p,1080p,4k*2k@30HZ, 4k*2k@60HZ,
●使用可能温度 : 0℃ 〜 +45℃ (気温の高い時期は放熱にご注意ください)
●保管温度 : -10℃ 〜 +70℃
●使用可能湿度 : 10% 〜 85 % RH (結露なき事)
●保管湿度 : 5% 〜 90 % RH (結露なき事)
●電力消費(最大) :2.4W
●電源 : 5V 2A ACアダプタ
●寸法 : 80mm×51mm×20mm
●重さ : 109g
●消費電力 : 2W以下
●赤外線リモコン : 38KHz NEC標準
【製品種類】
● HSW31-4K60W 1年間の故障保証
● HSW31-4K60 初期不良2週間対応
【梱包内容】
● 本体
● 赤外線リモコン

● ユーザーマニュアル
【納期】
在庫がある場合は正午までのご注文(振込の場合は入金確認)で当日発送。ただし土日祝日は除きます。
【パネル詳細】

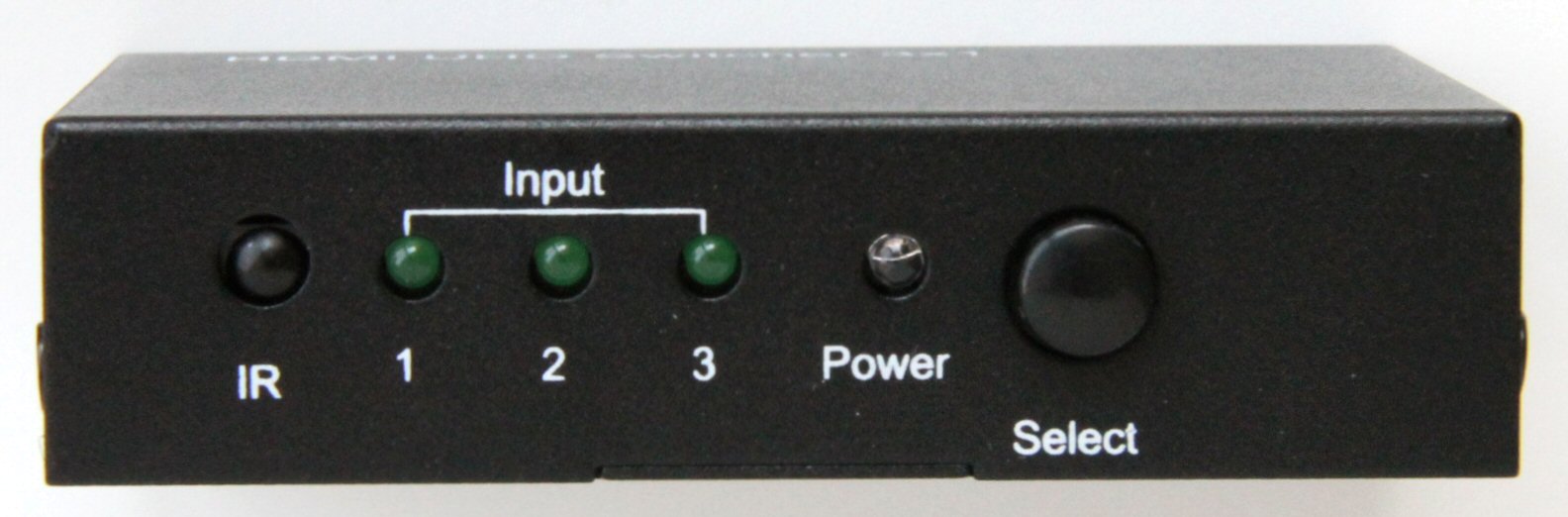

●フロントパネル

IR : 赤外線リモコン受光部
Input 1 2 3 : 入出力状態表示LED
Power : 電源表示LED
Select : 入力選択スイッチ

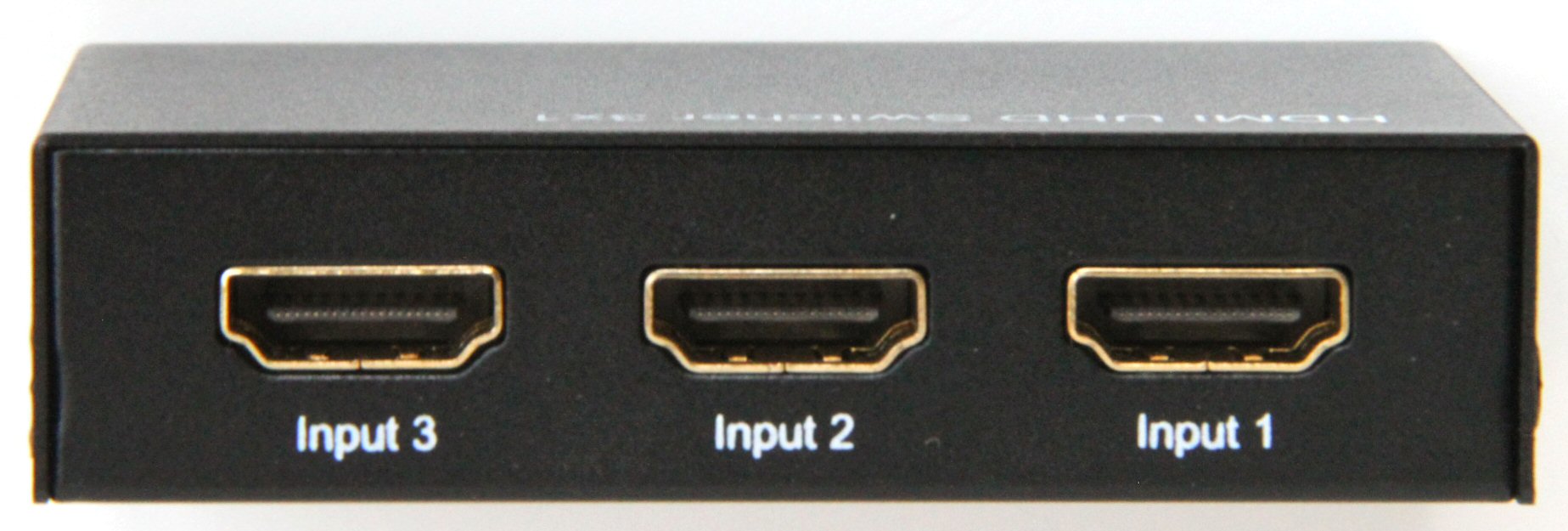

●リヤパネル

Input 3 : HDMI入力3
Input 2 : HDMI入力2
Input 1 : HDMI入力1

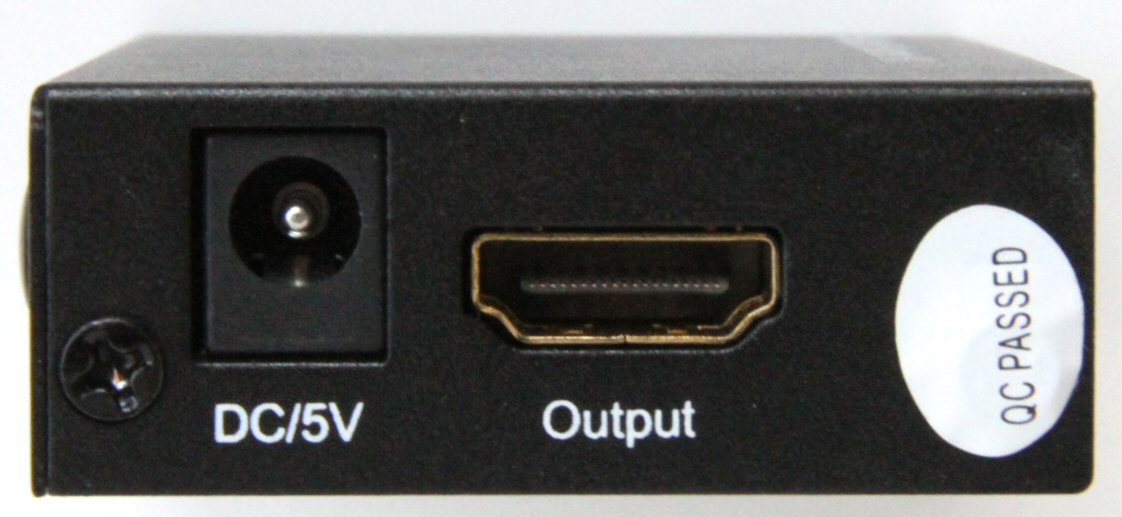

●サイドパネル

DC 5V : 電源入力。付属のACアダプタを接続してください。
【使用例】

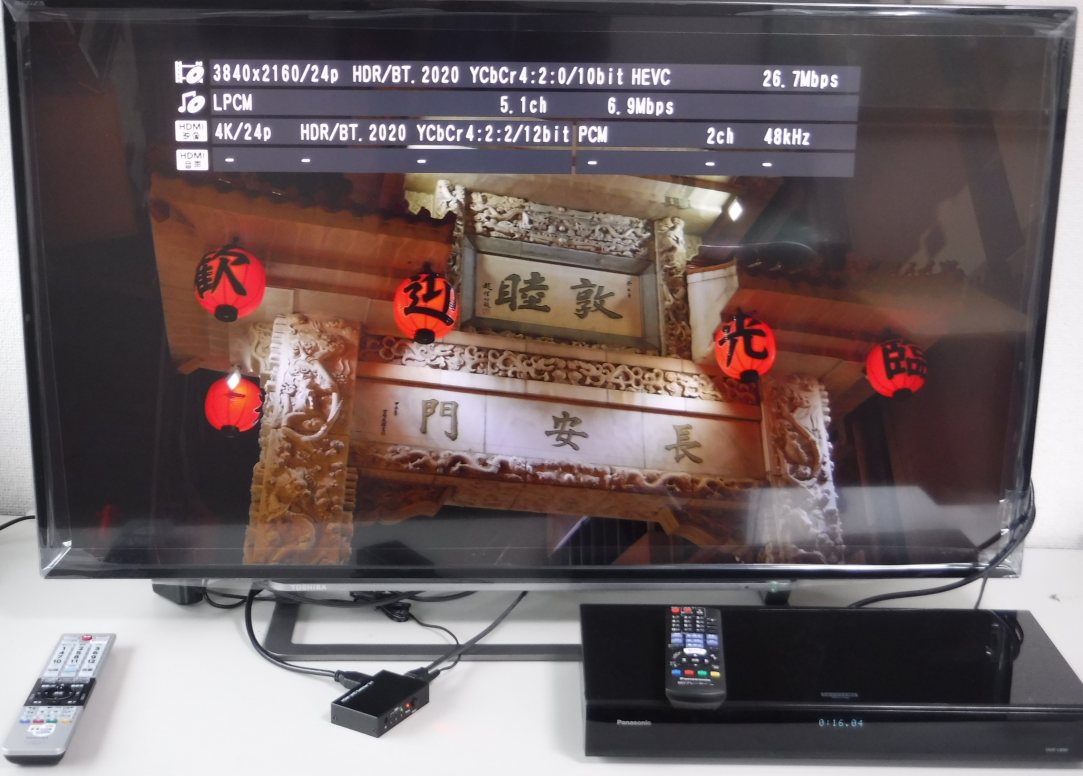

●HDR 検証
4K HDRのソフトをパナソニックDMP-UB90で再生し、東芝Regza 43G20X で再生しています。文字はDMP-UB90の状態表示です。

【接続】
3つのソースからひとつ選び、出力に伝えます。
【切り替えのアルゴリズム】
(1) 装置の電源が入るか、つなげられると、切り替え機は自動的にその装置を選択します。
(2) 装置の電源が切れる、接続が切られると、切り替え機は自動的につぎに有効な装置を探し選択します。
【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。
【HDMI】
HDMIは数秒に1度の頻度で接続している機器どうしがどのような解像度で映像を交換するかを常に通信し、判断を繰り返しているプラグアンドプレイであることを考慮し、機器同士の接続の有効性を判断するようにしてください。機器によってはプラグアンドプレイ機能を停止し、解像度を固定設定すると接続がうまくいくことがあります。
