ホーム | ハイビジョン・AV機器 > テスト信号発生器HDMI出力 ビデオ信号発生器 4K出力可
商品詳細

HDMI出力 ビデオ信号発生器 4K出力可[PG-H4K]

販売価格: 22,248円 (税込)
重み: 800g
オプションにより価格が変わる場合もあります。
在庫確認はこちら
保証:
数量:
ハイビジョンのビデオテスト信号発生器です。出力はHDMI2.0、HDCP2.2対応、16のパターンを発生できます。4K@60の超高解像度の画像を出力できます。電池またはACで動作します。
機器の開発メーカー様、個人のお客様、テレビを扱うショップ様のご利用をお待ちしております。

【初めての方に】ただし機器はPG-H4Kではありません。


【特徴】
● HDMI 2.0 および HDCP 1.4/2.2 準拠
● 12種類の画像パターンを出力
● 7つの映像形式を用意。(最大4K 60Hzまで)
● 電源状態表示LED搭載
● 可搬型設計。内蔵電池で30分程度動作。電池はアルカリ電池推奨
● 容易に使いこなせる操作性
● この装置は HDMIアソシエーション アドブタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。

【仕様】
●出力コネクタ   HDMI Type A  1本
●電源/操作スイッチ    1
●解像度切り替え      1
●画像パターン/HDCPスイッチ 1
●電源表示          1
●HDCP表示          1
●最大解像度    4096x2160 @ 60Hz RGB
●最高周波数    594MHz
●ACアダプタ    DC12V 1.25A
●ケース      プラスチック製
●重さ        155g
●寸法        L132xW87xH27.5mm

【製品種別】
● PG-H4K  初期不良2週間
● PG-H4KW  1年間の故障保証対応

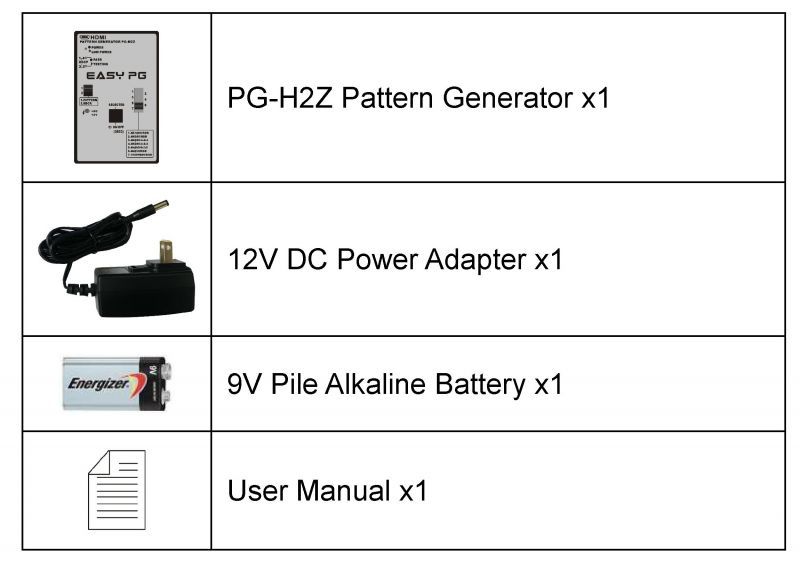

【梱包内容】

● ビデオテスト信号発生器  本体
● ACアダプタ  DC12V PSE対応。世界各国で使えるコンセントアダプタが付いています。日本ではUSプラグとなります。

● 9Vアルカリ電池(試験用ですので国内で新品を別途ご購入ください)
● ユーザーマニュアル

【納期】
在庫があるときは正午までの注文(振込の場合は入金確認)で当日発送。
ただし、土日祝は除きます。

【パネル詳細】

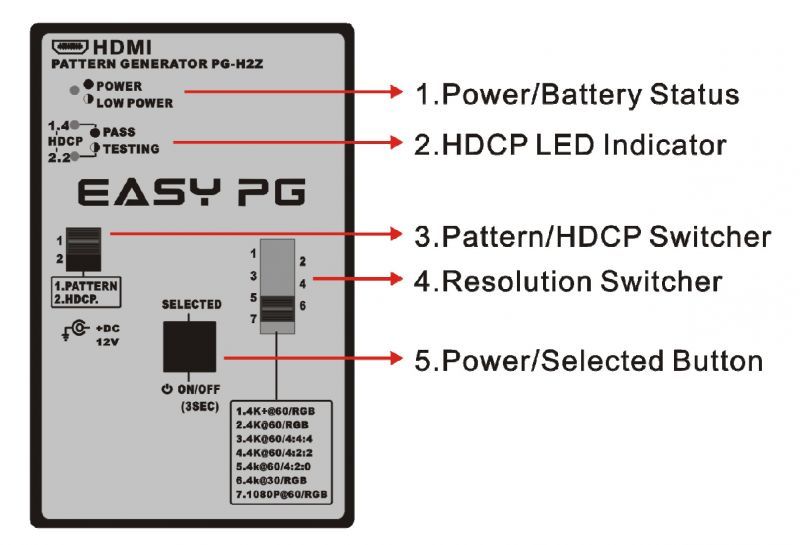

● 前面パネル

1. 電源表示。 点灯中は動作。電池駆動のとき電池劣化で点滅
2. HDCP 表示  3.をHDCP側にしているとき、SELECTED を押すと 配線がHDCP1.4か、HDCP2.2 か、テストしない が順に切り替わります。点滅はテスト中、点灯はテスト結果として互換、消灯はテストしていないという意味です。
3. 3秒長押しで、電源オンまたはオフ。押下で3.のスイッチがPattern の時は絵柄の切り替え、HDCPの時はテスト方法の切り替え。
4.  映像形式、解像度の切り替え

● HDMIコネクタ ピン配置


【接続の概念】


【技術資料】
● ユーザーマニュアル pdf

【発生できる画像パターン】


【映像形式】
番号 解像度 形式
1 4K+ 60Hz /RGB
2 4K 60Hz /RGB
3 4K 60Hz /4:4:4
4 4K 60Hz /4:2:2
5 4K 60Hz /4:2:0
6 4K 30Hz /RGB
7 1080P 60Hz /RGB


【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。
関連詳細説明または写真
(画像をクリックすると大きく見られます)
発生パターン
(画像をクリックすると大きく見られます)
弊社のテスト信号発生器はCEATEC , ET , ESECなどの展示会でもご紹介しております。
