ホーム | ハイビジョン・AV機器 > SDI 分配器・切替器・マトリクススイッチャーシリアルデジタル分配器 1対2 3G-SDI , HD-SDI , SD-SDI対応
商品詳細

シリアルデジタル分配器 1対2 3G-SDI , HD-SDI , SD-SDI対応[a3GSDI-Sp12]

販売価格: 5,076円 (税込)
[この商品はご下命後に手配を開始します。] 重み: 500g
 シリアルデジタル信号を2つに分配(スプリット,Split)する装置です。信号源が1つだけでも同時に2つまでのモニターに表示できるようになります。 3G-SDI , HD-SDI , SD-SDIに対応します。2.970 Gbit/sまでのビットレートの信号を取り扱えます。
放送局、スタジオ、店舗や事務所、工場、監視センター、会議室、教育現場、展示会、結婚式場、催事場、ご家庭のリビングなど、いろいろなところでご使用いただけます。

【初めての方に】(動画はe3GGSDI-Sp12です。)


【特徴】
● SDI信号1系統を2系統に分配します。
● SD-SDI、HD-SDI、3G-SDIの形式をサポートします。
● 複数のビデオ解像度をサポートします。480i、576i、720p、1080i、1080p
● 広範囲のデータレートをサポート:270M〜2.97Gbps
● 長尺の同軸ケーブルを接続できます。SDで最大400m、HDで最大200m、3Gで最大80〜100m。長さはケーブルの特性に左右されます。
● 複数の色階調をサポート:8ビット、10ビット、12ビット
● エンベデッドオーディオ対応
● クロックリカバリー対応(入力が乱れたとき、乱れに従わず内部の標準周波数で動作させる機能)
● ホットプラグ可能
● DC5〜12Vの電源入力に対応。5V ACアダプタ付属

【製品種別】
● a3GSDI-Sp12W  1年間の故障保証付
● a3GSDI-Sp12  初期不良2週間対応

【仕様】
●入力コネクタ : SDI BNC x1
●出力コネクタ : SDI BNC x2
●入力形式   : SD-SDI、HD-SDI、3G-SDI
●画像解像度  : 480i、576i、720p、1080i、1080p
●色階調    : 8ビット、10ビット、12ビット
●音声     : SDI ビルトイン
●ピットレート : 270M、1.485Gbps、2.97Gbps
●同軸ケーブル特性インピーダンス : 75 オーム
●動作温度 : -10℃〜+55℃
●保管温度 : -20℃〜+60℃
●動作湿度 : 10% 〜 90 % RH (結露なき事)
●保管湿度 : 5% 〜 95 % RH (結露なき事)
●消費電流 : 300mA以下 5V時
●ACアダプタ : 5V 2A PSE
●寸法 :   68 × 93.8 × 28 mm
●重量 : 143g

【梱包内容】
●本体
●ACアダプタ 5V
●ユーザーマニュアル

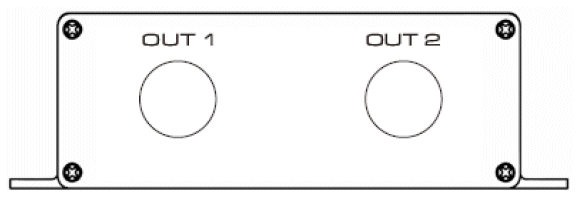

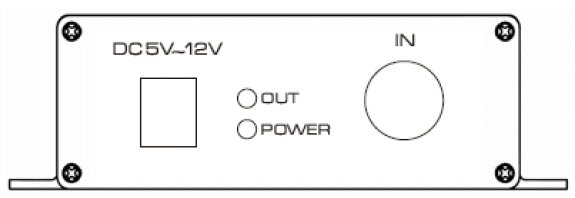

【各部の名称】

●POWER IN : 電源、付属のDC 5Vのアダプタを接続します。
●POWER : 電源入力中ランプ
●OUT  : SDI出力中ランプ
●IN : SDI入力コネクタ

●OUT1  : SDI出力
●OUT2  : SDI出力

【納期】
在庫がある場合、正午までのご注文(振込の場合は入金確認)で当日発送。ただし土日祝日はのぞきます。

【ご注文について】
企業様で、ネットショップでは購入しにくい場合は弊社の営業でご注文を承ります。「お問い合わせ」よりご遠慮なく見積もりをご依頼下さい。

【動作と接続】

(1) 電源を接続します。
(2) IN: SDI信号を(RG59ケーブルまたは同等以上の)高品質の75Ω同軸ケーブルを介して接続します。
(3) OUT1,OUT2 : 75Ω同軸ケーブルで、SDIモニターまたは他のSDI機器と本機を接続してください。

【動作実験】

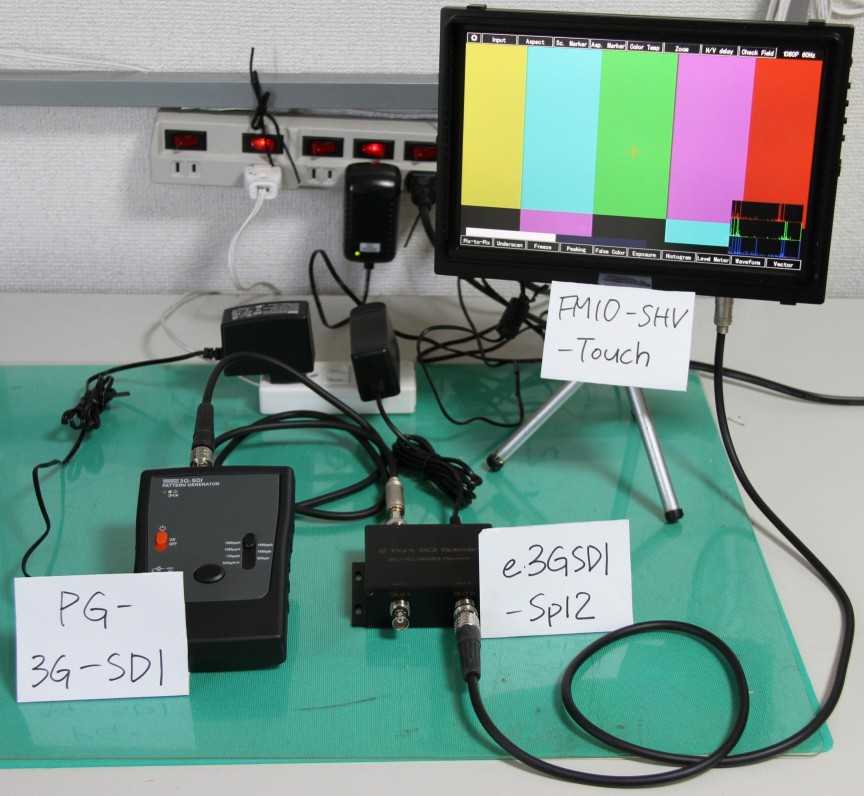

アイシルの販売するテスト信号発生器の出力を本機に通し、出力1と出力2をそれぞれSDIモニターで確認した様子です。


【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。
