ホーム | ハイビジョン・AV機器 > 延長器HDMI 延長 最大150m TCP/IP式 ACアダプタ付
商品詳細

HDMI 延長 最大150m TCP/IP式 ACアダプタ付[aHDMI-EX150m]

販売価格: 8,748円 (税込)
重み: 900g
オプションにより価格が変わる場合もあります。
在庫確認はこちら
保証:
数量:
 aHDMI-EX150mは、"長い配線のできないHDMIケーブル"を最大150mまで長距離配線するための装置です。機器は送信側と受信側に分かれます。送信側でハイビジョン信号をHDMI端子で受け、 TCP/IPに変換しCat6/7のLANケーブルで長距離配線、受信側でTCP/IPからHDMIに戻し出力します。
 製品内容は送信器、受信機とそれぞれの為のACアダプタ2個で構成されます。PoE機能はありませんので送受信それぞれでACアダプタをご使用ください。
取り扱える信号は画像と音声の両方と、赤外線指令です。
店舗や事務所、工場、監視センター、会議室、教育現場、展示会、病院のロビー、結婚式場、催事場、ご家庭のリビングなど、いろいろなところでご使用いただけます。静止画を主体としたデジタルサイネージで、一つの信号源から電子看板までの配線の際には、特にお薦めできます。

【製品の種類】
aHDMI-EX150mW 1年間の故障保証付き
aHDMI-EX150m   初期不良2週間の対応

【初めての方に】


【特徴】
● 対応する画像の解像度 : 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
● 信号伝達に cat6/7( cat6推奨) を送受信器間に使用します。最大150mまで延ばすことができます。
● 1対1接続、1対多接続、直列接続ができます。(アイシルからは1対1接続ができることを基本仕様として販売いたします。)
● 対応解像度は最大1080P/60Hz
● 色階調は  24/30/36ビット対応
● 赤外線指令も延長。受信側のリモコン指令を送信側に送り、信号源を赤外線でコントロールできます。
● 802.3 IEEE をサポート
● CAT接続はIEEE-568Bに拠ります。
● 中間にイーサネットのスイッチを存在させることができます。
● LED 状態表示あり
● 信号劣化なし
● 簡単導入
● DC5V/1A ACアダプタを使用します。
● この装置は HDMIアソシエーションアドプタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。

【仕様】
● ビデオ入出力    :HDMI
● 送受信器間ケーブル :CAT6  最大150m
● HDMI入力      :24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
● サポートする音声形式:DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
● HDM出力       :24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
● 最大帯域      :225MHz
● 最大ビットレート  :6.75Gbps
● 入力ビデオ信号   :0.5〜1.5V p-p
● 出力 DDC信号    :5V p-p (TT1L)
● 最大消費電流    :600mA
● 電源        :ACアダプタ 入力AC 50/60Hz 100V-240V 出力 DC5V/1A(送受各)
● 動作温度範囲    :-10〜 +55℃
● 保管温度範囲    :-20 to +60℃
● 動作湿度範囲    :10 to 90%RH (結露なきこと)
● 保管湿度範囲    :5 to 95%RH (結露なきこと)
● 寸法 (L x W x H) :94 X 93.8 X 28 mm (送受各)
● 重さ        :150g(送信側)、152g(受信側)

【梱包内容】
●本体 送信部、受信部
●赤外線 受信ケーブル、送信ケーブル
●ACアダプタ 2個
●取説

【納期】
●在庫がある場合正午までのご注文(振り込みの場合は入金確認)即日発送。ただし、土日祝は除きます。

【コネクタ】
●送信側コネクタ

DC 5V:  5V ACアダプタを接続します
IR-OUT:  赤外線送信ケーブルを接続します
HDMI IN:  信号入力です
STATUS: 動作状態表示ランプ
POWER: 電源表示ランプ


CAT:    イーサネットポート
RESET:  リセットキー

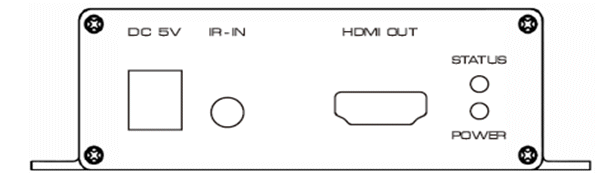

●受信側コネクタ

DC 5V:  5V ACアダプタを接続します
IR-IN:   赤外線受信ケーブルを接続します
HDMI OUT: 信号出力です。テレビなどにつないで下さい。
STATUS: 動作状態表示ランプ
POWER: 電源表示ランプ


CAT:    イーサネットポート
RESET:  リセットキー

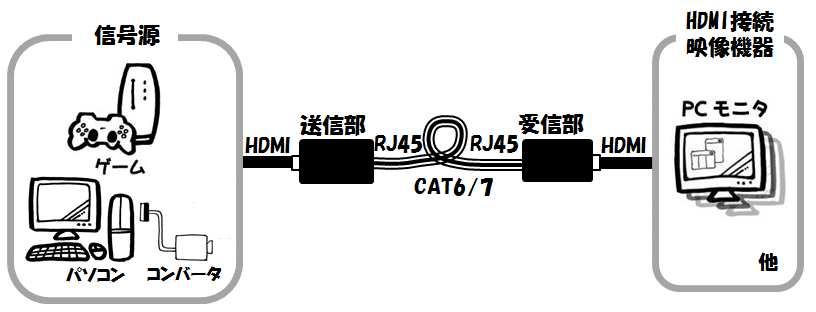

【接続】
ハイビジョンの信号源からも配線を最大150mまで延長し、テレビ側にあるリモコンの指令はそれとき逆歩行に進行し、ハイビジョンの信号源をリモートコントロールします。


【使用例】
●直結してLANを経由して最大150m延長できます。

●TCP/IPですので、ハブを通すこともできます。


【機器の組み合わせ使用】
動画は aHDMI-EX150m と HSP0108-3Dです。

HSP0102-4K60 , HSP0104-4K60 , HD-MTX44 ,
HDMI-AEX , aHDMI-AEXとも実験し接続できることを確認しました。

【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。

【使用上の注意 ケーブル長】
HDMIケーブル配線長が6mを越えて長くなると、画像と音声が正しく伝わっていても、制御信号は正しく伝わらない場合が発生しえます。その場合画像や音声がときどき断となったりして、まるで機器の故障のように見えるときがあります。HDMIが6mを越えるときは、安定した動作を得るためHDMI延長器をご使用ください。

【ご注文について】
企業様で、ネットショップでは購入しにくい場合は弊社の営業でご注文を承ります。「お問い合わせ」よりご遠慮なく見積もりをご依頼下さい。
