HDMI,VGA,YPP,DVI切替とHDMI,VGAへの形式変換器 Multi-VC アスペクト比を変えられるスケーラ機能付。スキャンコンバータ機能搭載。様々なデジタル、アナログの形式のビデオ、オーディオ信号をHDMIとVGAの出力に変換します。3対1のHDMI入力切り替え(オーディオ対応)、VGA入力、, YPbPrコンポーネント入力を持っています。オーディオの切替も対応。AVシステム構築について、ハイビジョンのエンジニアがご相談を承ります。株式会社アイシルが輸入・販売いたします。クレジットカード、銀行振り込み、代引きでのお買い物が可能です。企業の方は見積り提出後の購入も可能です。
ホーム | ハイビジョン・AV機器 > アダプタ・変換器HDMI,VGA,YPP,DVI切替とHDMIへの形式変換器 スキャンコンバータ、スケーラ機能付
商品詳細

HDMI,VGA,YPP,DVI切替とHDMIへの形式変換器 スキャンコンバータ、スケーラ機能付[Multi-VC]

販売価格: 109,512円 (税込)
重み: 3500g
オプションにより価格が変わる場合もあります。
在庫確認はこちら
保証:
数量:
 Multi-VCはHDMI,VGA,YPP,DVI切替とHDMI,VGAへの形式変換器です。アスペクト比を変えられるスケーラ機能付。スキャンコンバータ機能も搭載。各種のデジタル、アナログの形式のビデオ、オーディオ信号をHDMIのハイビジョン信号に変換します。VGAにも同時出力します。
切替に要する時間をゼロとする設計をしました。
VGA, YPbPr, DVI およびHDMIのモジュールカードを搭載し、それぞれが独立に動作します。各入力信号は処理回路を通った後VGAとHDMIの出力端子に同時に出力されます。この信号はモニターに接続され映像となります。複数の変換機を経由する必要がないこのシステムで、高画質のハイビジョン信号の劣化を最低限にします。最大解像度は1080Pです。1:1映像出力を得ることも、フルスクリーン映像となるように縦横比を変換した出力を得ることも可能です。
赤外線リモコンやLAN、RS232で離れたところからのコントロールも可能です
ケースは金属性ですので、電波干渉を抑え、衝撃にも強くなっております。
店舗、事務所、会議室、スタジオ、結婚式場、催事場、など、ビデオ、オーディオを多彩に使いこなす環境で非常にお役に立つ製品です。

【種別】
Multi-VC  初期不良2週間対応
Multi-VCW 1年間の故障保証

【初めての方に】


【特徴】
● 解像度が変わる場合でも切替時間をゼロ秒とするシームレスな切替をサポートしています。
● VGA, YPbPr, DVI HDMI モジュールカードを活用して、柔軟なシステムを構築しています。モジュールの交換はネジ2本で簡単に入れ替えできます。
● VGAおよびYPbPr、 DVI、HDMI入力、HDMIおよびVGA、Audio出力にアップ/ダウン/クロスコンパータ(スキャンコンバータ)が装備されています。
- インターレースからプログレッシブへの変換ができます。(たとえば1080i => 1080P)
- アップコンバートができます。 (たとえば VGA => 1080P@60)
- ダウンコンバートができます。 (たとえば 1080P@60 => 720P@60)
- クロスコンバートができます。 (たとえば 576i@50 => 1080P@60)
● 解像度は最大1080Pです。
● アスペクト比は二種類をサポート
- “1:1”モード: 入力の縦横比は変更されることなく出力に反映されます。出力に歪みはでません。
- “Full”モード: 入力ビデオを変形して、出力画面いっぱいに映像が占めるようにします。画像の内容はゆがむ可能性があります。
● RS485を経由した制御系の直列接続ができます。
● 出力はHDMI と VGAが同時に得られます。
● RS-232制御が可能です。
● RS-485制御が可能です。
● イーサネットによる制御が可能です。
● オーディオ信号の入出力ができます。
● リモコンは12mまで離れて制御可能。
● 赤外線受光部の延長ケーブル付き
● ホットプラグ可能です。1Uラックデザイン。
●  EDID 管理 (出力ポートのものを3つのHDMI入力にコピーします)
●  HDCP準拠。
● この装置は HDMIアソシエーション アドプタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。

【仕様】
ハードウエア
● フレキシブル入力モジュールカード VGAx1,YPbPr x1 ,DVI x1 ,HDMI メスx3
● 出力コネクタ  HDMIタイプA メスx1 , VGA HD15 メスx1
● RS-232 コネクタ x1 DB9メス
● RS-485 コネクタ x2
● LAN コネクタ x1 RJ-45
● オーディオポート : オーディオ出力ポートx1 オーディオ入力x4
● 2 ピン Dipスイッチ x1
● 8 ピン Dipスイッチ x 1
● 電源 100VAC〜240VAC, 50/60Hz 電源内蔵
● LED インジケータ x10
● ケースは金属製
● 寸法  (LxWxH) 440x240x43 mm
● 1Uラックマウント構造
● 重さ 3077g
信号
● 最大解像度1080P
● 最高クロック周波数  225MHz
コントロール
● HDMIケーブ長 6m以下
● イーサネッサトプロトコル HTTP, DHCP, TCP/IP, ICMP (ping)
● プログラムコントロール ウエブサーバー、AVMアプリケーション
● シリアルポートでのコントロール : RS-232: 9ピンメス Dサブコネクタ、 RS-485: 1x5極
● リモコン  リモートコントローラ、赤外線レシーバ
● ウエブサーバー  LAN (RJ-45)
● オリジナルメーカー型番  MRM-602P

【梱包内容】
● 本体
● RS232Cケーブル
● ACコード
● HDMIケーブル
● 赤外線ボックス
● 1x5列目の5極ネジ付きコネクタ
● ラックマウント用金具x2、ネジx6
● CD、マニュアル
● 赤外線リモコン



【納期】
● 在庫があるときは正午までのご注文で即日発送、振り込みの場合入金確認後即日が翌日発送。ただし、土日祝は除きます。
● 在庫がないときは3週間から2か月

【Multi-VC 接続と操作】
● フロントパネル(画像クリックで拡大)

○ Key 1〜6
VGA, YPbPr, DVI、HDMI1〜4の内、どれを出力するかを決めます。 出力はHDMIおよびVGAに同時に出力されます。
○ Aspect
出力のアスペクト比を1:1か、フルサイズか切り替えます。

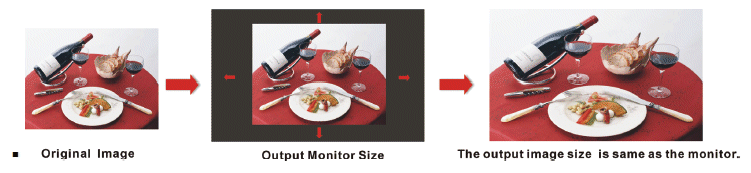

下記右端はフルサイズにした場合の見え方です

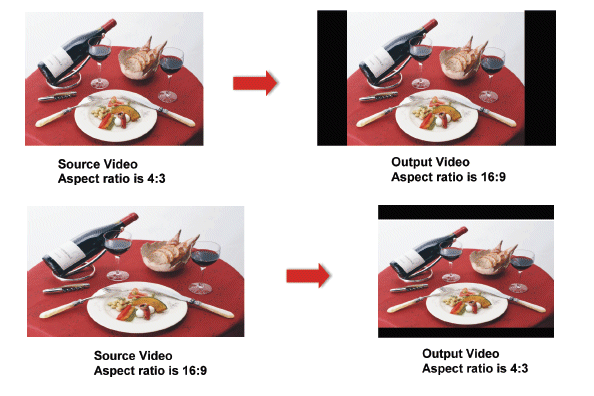

下記右側はそれぞれ1:1 に場合の見え方です。黒い部分が存在し得ます。

○ Resolution:
本機は 720Pと1080Pの出力解像度の設定ができます。その切替です。入力の信号形式が変換され、出力形式にもとずいた信号が出力されます。
○ IR: 赤外線リモコンの受光部です。最大12メートルほど離れた場所から操作できます。


● リアパネル(画像クリックで拡大)

6つの入力を一つ選び、出力します。各入力はモジュール形式になっており、 “INPUT1” (VGA+AUDIO)と “INPUT2” (YPbPr+AUDIO)、“INPUT3” (DVI+AUDIO)、“INPUT4~6” (HDMI ) が入力としてあります。この様々な入力を利用すれば、CD/DVDプレーヤ、ブルーレイプレーヤ、 PS3、ビデオカメラ、 STB などをつなぐことができます。HDMIとVGA出力を使えば、プロジェクタやビデオレコーダ、ほかの表示装置につなぐことができます。
○ Power port: 100〜240VAC、 50/60Hzを接続します。
○ Power Switch: 電源スイッチです。
○ IR port: 赤外線延長器を接続できます。
○ LAN Port:  RJ-45コネクタです。イーサネット経由で、PCから制御ができます。
○ RS-232 コネクタ: 9ピン RS-232ケーブルを使ってコンピュータのシリアルポート(COM1 とか COM2) につなぎ本機をコントロールできます。
○ RS-485:  遠隔制御用です。
○ DIP スイッチ: 8 ピンDIP と 2ピン DIPスイッチ。動作設定用。
8ピン
- ピン 1-5: ID
- ピン 6: マスター/スレーブ
- ピン 7: RS-232/LAN
- ピン 8: IPリセット
2ピン
RS-485ターミネータ: ON/OFF
○ VGA OUT : VGA出力です。
○ AUDIO OUT ポート: スピーカーや他の音声出力装置につなぎます。
○ HDMI OUT コネクタ: HDMI出力です。
○ AUDIO INポート:VGA や YPbPr、 DVIに対応した音声入力です。

● 接続概念


● ソフトウエア
付属するソフトの親画面です。


【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。
