ハイビジョンHDMI 双方向切替器 3:1/1:3 ピグテイル型[HDMI-BiSW3]

販売価格: 1,188円 (税込)
重み: 600g
オプションにより価格が変わる場合もあります。
在庫確認はこちら
保証:
数量:
 HDMI-BiSW3は 信号の方向をどちらにでも通すことができるHDMIの切替器です。入出力は3対1で、3入力から1出力として働かせることも、1入力を3つのいずれか一つに出力することもできます。分配器とは違って、入出力機器同士の解像度を全部一致させなくても良いので、解像度や信号形式(3Dと非3Dなど)がことなる機器を接続しておいて、スイッチのみで切り替えるのに適しています。

【特徴】
●3入力から選んで1つ出力することができます。
●上記の逆方向、1入力を3つのいずれか一つに出力という使い方のどちらかで使用できます。
●ハイビジョン 1080Pに対応
●各チャンネル 250MHz/2.5Gbps の帯域に対応。全チャンネルでは7.5Gbps
●各チャンネル 12ビット色表現。全チャンネルでは36ビット
●HDCP信号を通せます。
●コンパクトサイズ(ピグテイル型)。片側のケーブルは本体に直接付いていますのでケーブル1本分お得です。
●ケースは金属製ですので電波干渉の心配がありません。
●非圧縮オーディオ(LPCM)対応。圧縮オーディオ(DTS デジタル, Dolby Digital,DTS-HD ,Dolby True HD)対応。
●低消費電力です。
●1080p@23.98/24Hz, 720p@59.94/60Hzの3Dにも対応。 帯域最大250MHz
● この装置は HDMIアソシエーション アドブタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。

【製品型番】
● HDMI-BiSW3    初期不良2週間対応
● HDMI-BiSW3W   1年保証

【仕様】
●入力DDC : 5Vp-p(TTL)
●最高解像度 : 1920X1080P
●出力ビデオ : HDMI
●動作周波数 : 垂直周波数50/60Hz、アンプ帯域2.5Gbps/250MHz
●解像度  :
 インターレース(50&60Hz) 480i,576i,1080i
 プログレッシブ(50&60Hz) 480p,576p,720p,1080p
●使用可能温度: 0℃ 〜 +50℃ (気温の高い時期は放熱にご注意ください)
●保管温度  : -10℃ 〜 +80℃
●使用可能湿度: 10% 〜 85 % RH (結露なき事)
●保管湿度  : 5% 〜 90 % RH (結露なき事)
●電力消費  : 5W以下
●重さ    : 80g

【梱包内容】
●本体
●ユーザーマニュアル
●アイシルオリジナル日本語マニュアル

【パネル詳細】


【納期】
在庫がある場合、正午までの注文で当日発送。ただし土日祝日はのぞきます。振込の場合は振込確認後の発送となります。

【使用例】
●3つの入力を受け、一つを選んで出力する場合

切替器として使用する場合は普通の切替器とおなじ要領で、3つの入力から1つを選び出力します。切り替えは本体のプッシュスイッチで行います。
ただ、aHSW31-4K60やHSW31-4K60などの切替器は赤外線リモコンが付いていますので、頻繁に切替る場合にそちらをお薦めします。

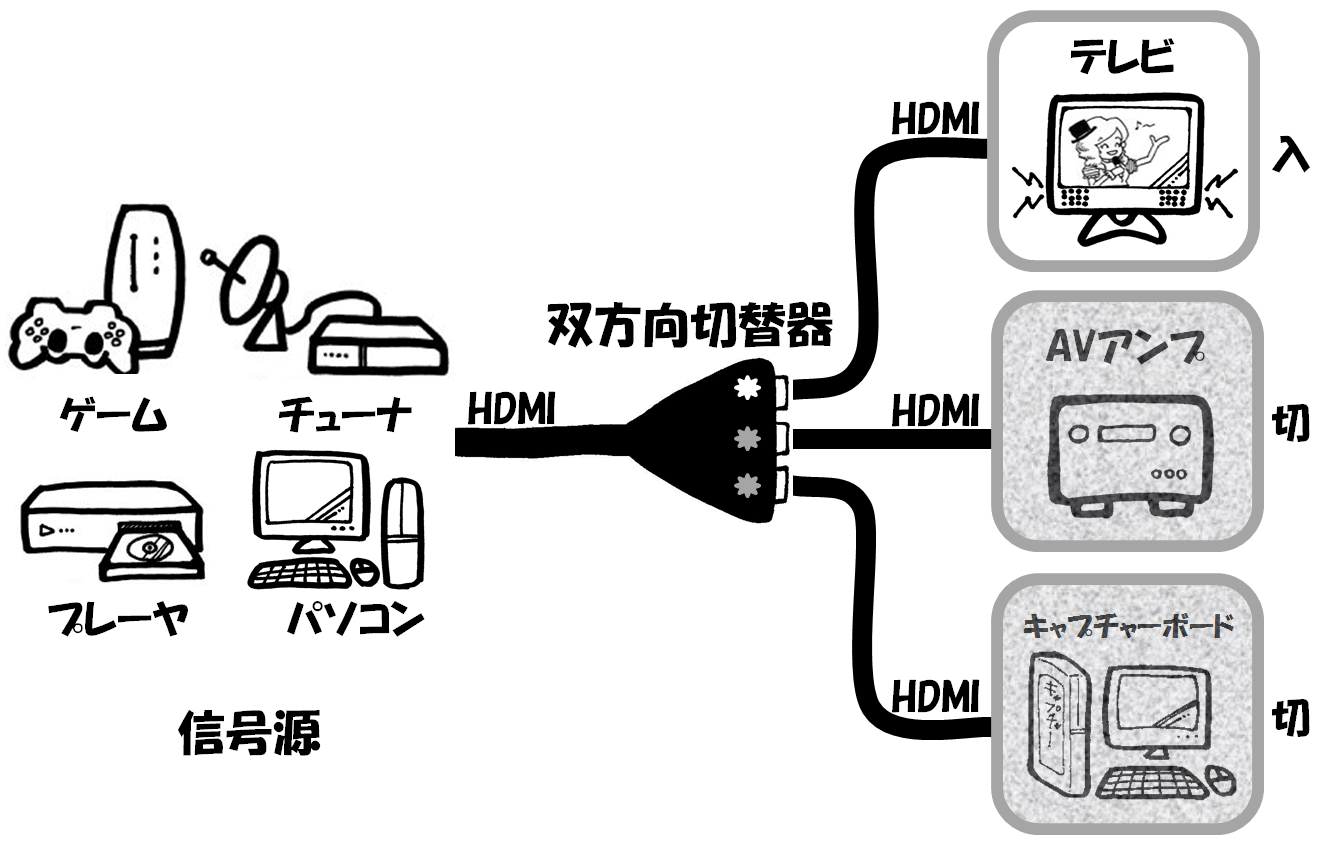

●1つの入力を受け、3つ接続したうちの一つに出力する場合

信号方向が逆向きの切替器として使用するときは1つの入力を3つのうちのいずれか一つだけに出力します。この場合分配器とは違って、入出力関係は結局は1対1となります。分配器だとつながる機器の解像度を全部一致させなければなりません。
1対1の場合は解像度や信号形式は入出力機器間で簡単に交渉して決定、動作できますので接続が楽です。切り替えは本体のプッシュスイッチで行います。
画像は3つ同時に表示しているように見えますが、実際には選んだ1つのみが表示されます。
得るためHDMI延長器をご使用ください。

【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。

【HDMIについて】
HDMIは数秒に1度の頻度で接続している機器どうしがどのような解
像度で映像を交換するかを常に通信し、判断を繰り返しているプラグアンドプレイで
あることを考慮し、機器同士の接続の有効性を判断するようにしてください。機器に
よってはプラグアンドプレイ機能を停止し、解像度を固定設定すると接続がうまくい
くことがあります。
