HSP0108-E50はハイビジョンの映像ソース1つから、8つに分配して各機器に同時に出力できる装置です。50mの延長機能があり、受信装置8個付き。入出力ともHDMI端子です。AVシステム構築について、ハイビジョンのエンジニアがご相談を承ります。株式会社アイシルが輸入・販売致します。クレジットカード、銀行振り込み、代引きでのお買い物が可能です。
ホーム | ハイビジョン・AV機器 > HDMI 分配・切替・マトリクス・保護ハイビジョンHDMI分配器 8分配 50m延長機能付
商品詳細

ハイビジョンHDMI分配器 8分配 50m延長機能付[HSP0108-E50]

販売価格: 34,452円 (税込)
[この商品はご下命後に手配を開始します。] 重み: 5000g
HSP0108-E50はHDMIの信号を1つ入力し、8つに分けてRJ45コネクタに出力し、最大50mまで配線を伸ばした先で8つの独立した受信装置で受け、HDMIに戻す方式の HDMI 8分配器です。長く配線する部分は価格の安いLANケーブルを利用できますので、価格の高いHDMIケーブルよりも経済的です。店舗や工場、監視センター、会議室、教育現場、展示会、結婚式場、催事場、ご家庭のリビングなど、いろいろなところでご使用いただけます。

【初めての方に】


【商品の種類】
●HSP0108-E50W 1年間の故障保証付
●HSP0108-E50  初期不良2週間対応

【特徴】
● 操作は簡単で、複雑な設定は必要ありません。
● 送信装置x1,受信装置x8のセットです。
● カテゴリー5eまたは6のLAN用ケーブルを1本利用し、HDMIを長距離配線出来ます。
● IEEE-568Bに準拠しています。
● 最大解像度 1080Pですのでフルハイビジョンに対応しています。
● 帯域は各チャンネル毎165MHz/1.65Gbpsです。
● 各チャンネル8ビットのディープカラー対応です。
● LPCMの様な非圧縮オーディオ対応。
● この装置は HDMIアソシエーション アドブタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。

【仕様】
●入出力
入力DDC信号    5Vp-p(TTL)
最高シングルリンク 1920 x 1080P
出力ビデオ     HDMI
●運用周波数
垂直周波数     50/60Hz
ビデオアンプの帯域 1.65Gbps/165MHz
●解像度
インターレース   480i,576i,1080i
プログレッシブ   480p,576p,720p,1080p
●機械的仕様
送信部 寸法 441x202x45mm 、重さ 2218g
受信部 寸法 100x65x25.5mm、重さ 385g
●環境
動作温度範囲 0℃〜+70℃、
動作湿度範囲 10%〜85% 結露無きこと
保存温度範囲 -10℃〜+80℃、
動作湿度範囲 5%〜90% 結露無きこと
●電源
送信部 DC 5V 4A 消費電力 15W以下
受信部 DC 5V 2A 消費電力 5W以下
●安全規格
本体:FCC,CE,UL、 ACアダプタ:PSE

【梱包内容】
●送信部
●受信部 8個
●ACアダプタ 5V DC 送信部用1  受信部用 8
●ユーザーマニュアル、アイシルオリジナル日本語マニュアル

【納期】
在庫のある時は正午までの注文(振込の場合は入金確認)で1から2日後発送。ただし、土日祝は除きます。

【パネル詳細】
送信部
●前面

Power : 電源スイッチ
●背面

DC/5V : 電源入力。付属のACアダプタを接続してください。
Output1 〜8   : 8つの受信装置とLANケーブルで接続します。
HDMI Input :  HDMI入力、画像信号と音声信号を発生する装置と接続してください。

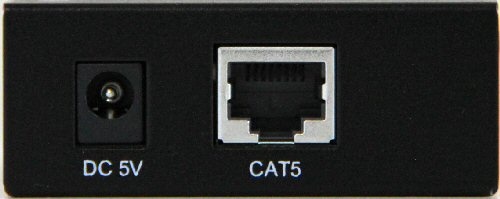

受信部
●前面                     背面

HDMI Output : HDMI出力。テレビやモニターに接続します。右は出力中表示ランプです。
DC 5V : 電源入力。付属のACアダプタを接続してください。
CAT5  : 信号入力。分配器本体とLANケーブルを介して接続します。

【接続概念図】


【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。

【機器の組み合わせ使用】


【お薦めオプション】
●パソコンのHDMI端子との直接接続は推奨しません。
stUSB3-HDMIC gVGA+a-HDMI を使用し、正しく取り扱いができるHDMI信号に変換してからご使用ください。

【HDMIにつきまして】
○HDMIは数秒に1度の頻度で接続している機器どうしがどのような解像度で映像を交換するかを常に通信し、判断を繰り返しているプラグアンドプレイであることを考慮し、機器同士の接続の有効性を判断するようにしてください。機器によってはプラグアンドプレイ機能を停止、解像度を固定設定すると接続がうまくいくことがあります。

【ご注文について】
企業様で、ネットショップでは購入しにくい場合は弊社の営業でご注文を承ります。「お問い合わせ」よりご遠慮なく見積もりをご依頼下さい。
関連詳細説明または写真
(画像をクリックすると大きく見られます)
HSP0108-E50の結線図
