HDMI 2分配器HSP0102D フルハイビジョン対応、ピグテイル型。ハイビジョンやPCのHDMIソースを2分配して2つの機器に同時に分配する装置です。。低消費電力です。1年保証です。AVシステム構築について、ハイビジョンのエンジニアがご相談を承ります。株式会社アイシルが輸入・販売致します。在庫あるときは平日正午までのご注文で即日発送です。クレジットカード、銀行振り込み、代引きでのお買い物が可能です。
ホーム | ハイビジョン・AV機器 > HDMI 分配・切替・マトリクス・保護ハイビジョンHDMI入出力 2分配器 ピグテイル型
商品詳細

ハイビジョンHDMI入出力 2分配器 ピグテイル型[HSP0102D]

販売価格: 2,999円 (税込)
[在庫数 25点] 重み: 300g
数量:
ハイビジョンの映像ソース1つから、複数に分配して複数の機器に同時に分配する装置です。入出力ともHDMI端子です。本機器は出力は2つです。

【特徴】
●1つの信号を、2つのHDMI出力機器に分配出力できます。
●出力は標準で6m程度のHDMIケーブルの配線が可能。面倒な調整や設定は不要です。
●HDMI 1.3b対応
●HDCP対応
●コンパクトサイズ(ピグテイル型)。入力側のケーブルは本体に直接付いていますのでケーブル1本分お得です。
● 低消費電力です。入力信号が無い待機時は0.03Aしか電流を使いません。ワットにすると0.15W。動作時でも標準で 0.23A 程度、1ワット強です。
● この装置は HDMIアソシエーション アドブタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。

【製品型番】
● HSP0102D  1年間の故障保証付

【仕様】
●分配内容   : 2分配
●入力DDC    : 5Vp-p(TTL)
●出力ビデオ : HDMI + HDCP1.0/1.1
●動作周波数 : 垂直周波数50/60Hz、アンプ帯域2.25Gbps/225MHz
●解像度     :
 インターレース(50&60Hz) 480i,576i,1080i
 プログレッシブ(50&60Hz) 480p,576p,720p,1080p
●使用可能温度 : 0℃ 〜 +60℃ (気温の高い時期は放熱にご注意ください)
●保管温度   : -10℃ 〜 +80℃
●使用可能湿度 : 10% 〜 85 % RH (結露なき事)
●保管湿度   : 5% 〜 90 % RH (結露なき事)
●電力消費(最大) : 8W
●寸法 : 63mm×54mm×18mm

【梱包内容】
●本体
●アダプタ 5V 2A  PSE対応
●ユーザーマニュアル、アイシルオリジナル日本語マニュアル

【納期】
在庫がある場合、正午までの注文で当日発送。ただし土日祝日はのぞきます。振込の場合は振込確認後の発送となります。

【パネル詳細】

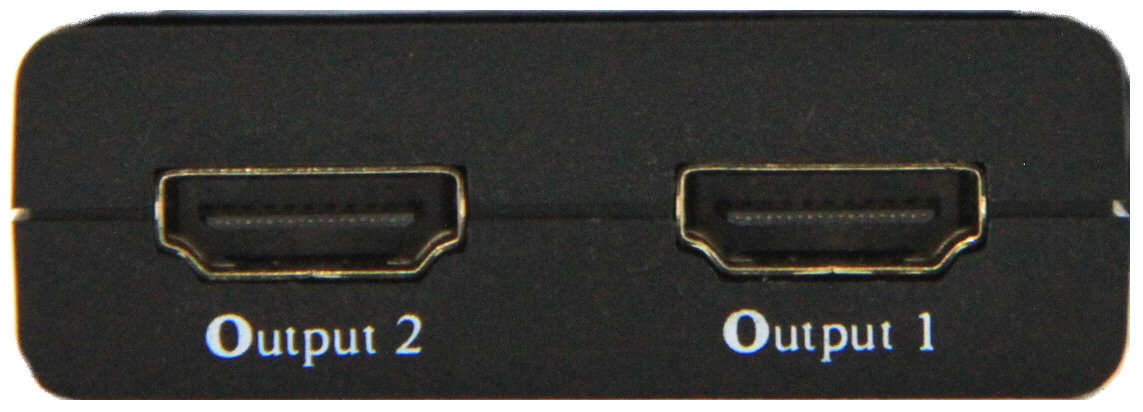

●フロントパネル

Output2 , Output1 : 出力。両出力は対等で、優劣関係はありません。

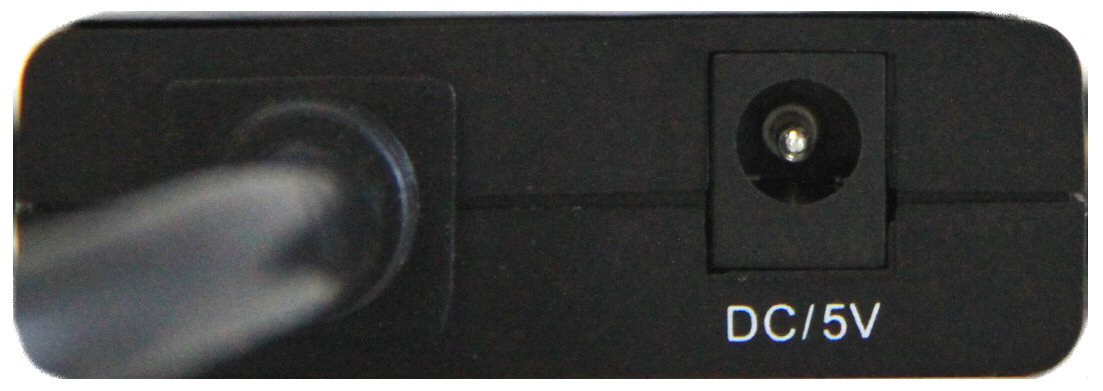

●リヤパネル

左側 : HDMIケーブル
DC/5V : 電源入力端子。付属のACアダプタを接続してください。

【使用例】
●テレビとテレビ

●プロジェクターとテレビ

●PCモニターとテレビ

●パソコンのHDMI端子との直接接続は推奨しません。
stUSB3-HDMIC gVGA+a-HDMI を使用し、正しく取り扱いができるHDMI信号に変換してからご使用ください。

●AVアンプは分配器を直結すると画像や音声がうまく伝えられない時があります。


※オーディオ分離器(アダプタ・変換器の選択表中のHDMIを入力して「音響:光+アナログ」や「音響光」を出力する機器)の使用をお薦めします。

●HMD(ヘッドマウントディスプレイ)は映・音がフルハイビジョン対応で正しいDDC信号が通信されるものなら、接続の可能性があります。


【接続応用の一例】
プレーヤのHDMI出力を【HSP0102D】で分配、【EX100m-Split373】を分配器に接続すれば出力映像を分配しつつ延長してハイビジョンテレビにうつすことが可能。


【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。

【動画取説】


【機器の組み合わせ使用】
●動画はHSP0104-3D と HSPL14-4Klongです。

eEx30mD , Ex30mD , Ex60m-IR372 とも実験し接続できることを確認しました。

●アイシルが取り扱っている15mケーブルを接続し映像を出力できることを確認しました。ただし、すべての場合で動作をする保証ではありません。HDMIケーブルの規格は6m以下です。


【接続環境】
●接続を前提としている機器接続
○家電のハイビジョンのプレーヤやレコーダ - 分配器/延長器 - テレビとテレビ
○家電のハイビジョンのプレーヤやレコーダ - 分配器/延長器 - プロジェクターとテレビ
○家電のハイビジョンのプレーヤやレコーダ - 分配器/延長器- PCモニター(解像度の手動設定が必要な場合あり)とテレビ
○マトリクススイッチのように多数の機器が接続される場合は、すべての入出力機器が、たとうえば1920x1080P など一種類の画像解像度で動作するよう手動設定しておくと見えないというトラブルの確率が減ります。

【ご注文について】
企業様で、ネットショップでは購入しにくい場合は弊社の営業でご注文を承ります。「お問い合わせ」よりご遠慮なく見積もりをご依頼下さい。
