商品詳細

ビデオウォールコントローラ フルハイビジョン入力 10出力 [wTVWall-10 ][wTVWall-10]

販売価格: 97,524円 (税込)
[ご下命後手配] 重み: 3500g
オプションにより価格が変わる場合もあります。
在庫確認はこちら
種別:
数量:
ビデオウォールを構築するための画面分割装置です。デジタル入力はもちろん、アナログ信号、USBメモリーも信号源として使用可能で、出力画面配置は自由に設定し、液晶テレビ、プロジェクタなどで表示できます。
出力端子数は10。2x5 や3x3ほか多数の画面が構成できます。コントローラを複数使用することで10画面を超える大画面を構成できます。
入力として HDMI, DVI.VGAがありUSBメモリーは MP3のような動画も、JPGのような写真も使用できます。出力はHDMIで解像度は1080Pです。
付属の赤外線リモコンでコントロールできます。
展示会、店舗、デジタルサイネージ、プロジェクションマッピング、ゲーム、アーケード、Eスポーツなど多様な用途でご使用いただけます。

【製品種別】
wTVWall-10  初期不良2週間
wTVWall-10W 1年間の故障保証対応

【特徴】
● ビデオ入力はVGA, DVI, HDMI、USBメモリー
● 画面の淵の消失部の位置補正が可能なため、マルチ画面を構築する際、位置ずれすることなく自然な大画面にすることができます。左は補正前、右が補正後のイメージ。(2x2の場合の例です)

● デジタル処理
● 出力はそれぞれ180°の回転が可能。液晶ディスプレイの枠が狭い方どうしを接触して配置できますので画像間のギャップを減らすことができます。図は2x2の場合の例です。

● いろいろな出力画面構成に切り替え可能。 1x2,1x3,1x4,1x5,1x6,1x7,1x8,1x9,1x10
2x1,2x2,2x3,2x4,2x5,3x1,3x2,3x3,4x1,4x2,5x1,5x2。 コントローラを複数使用することで4画面を超える大画面を構成できます。
● 色温度調節可能
● ノイズ抑制機能
● 簡単に設置できます。
● パネルとリモコンでコントロール可能
● HDMI 1.3準拠、HDCP対応

【仕様】
● HDMI入力 HDCP1.3、解像度最大1920*1080@60Hz、色空間24bit,16.77M
● DVI入力  DVI1.0、解像度最大1920*1080@60Hz、色空間24bit,16.77M
● VGA入力  DB15コネクタ、解像度800*600から1920*1080@60Hz
● USB
  ビデオ RM、RMVB、AVI、WMV、MOV、MP4、FLV、MPG、DAT、MPEG など。解像度最大1920*1080@60Hz
  音声  MP3、WMA、FLAC など
  画像  JPG、BMP、PNG
  テキスト TXT
● 音声入力   VGA入力に適応
● 音声出力   ビデオ出力に適応
● HDMI出力   1080P@60Hz
● コントローラ リモコン、フロントパネル
● 電源     12V 3A
● 寸法     420mm(L)x243mm(W)x60mm(H)
● 重さ     2.5 Kg

【梱包内容】
● 本体
● リモコン  (電池は別売り)
● ACアダプタ PSE対応
● 取り扱い説明書

【納期】ご下命後の手配となります。納期はご下命後1週間程度

【パネル詳細】
● パネル


HDMI-OUT : HDMI出力

USB: USBインターフェイス。USBメモリーを接続できます。メモリー中のオーディオ、ビデオ、写真、テキストを再生できます。
HDMI:HDMI入力。PCやプレーヤなど、HDMIを出す機器をつなげます。
VGA:VGA 入力。
A-IN: VGA入力の際に連動する音声入力です。
A-OUT: 音声出力です。
12V3A : 電源端子

● リモコン


【使用例】

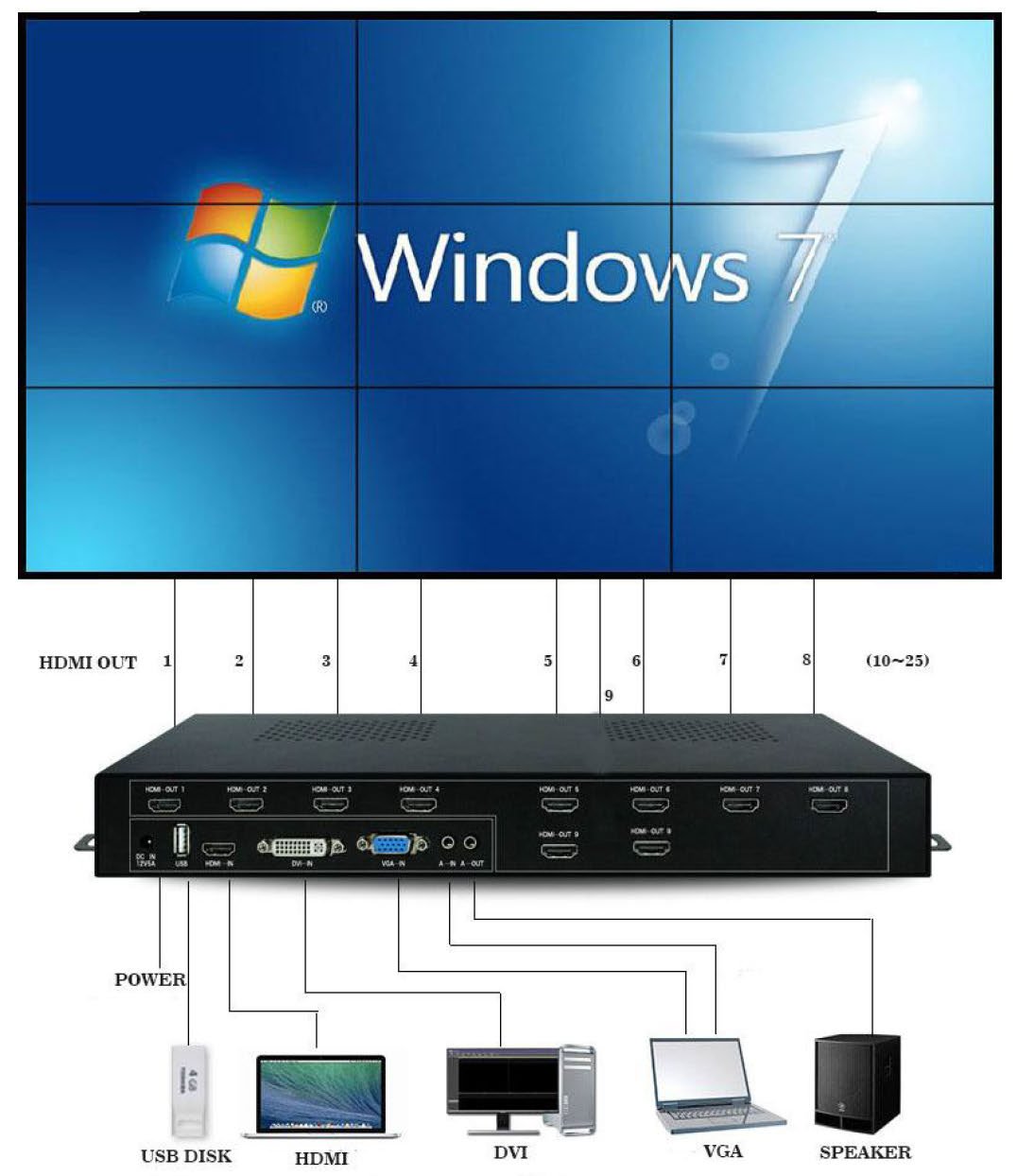

● 出力配列を3x3に設定した場合

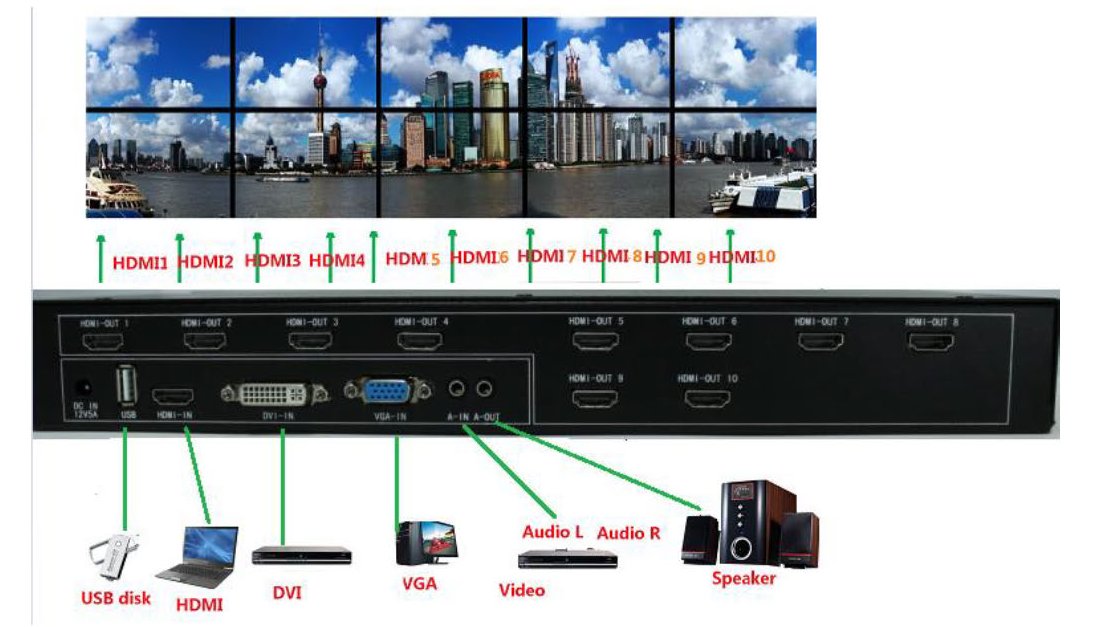

● 出力配列を2x5に設定した場合


【USBメモリーで取り扱える画像形式】
MPEG 1,2,4 1920x1080 @30P
Divx Xvid 1920x1080 @30P
RM,RMVB 1920x1080 @25P
MJPEG 640x480 @30P
H.264 1920x1080 @30P
VC-1 1920x1080 @30P
AVS 不可

【オンスクリーンディスプレイ】
MENUを押すとオンスクリーンディスプレイが現れます。

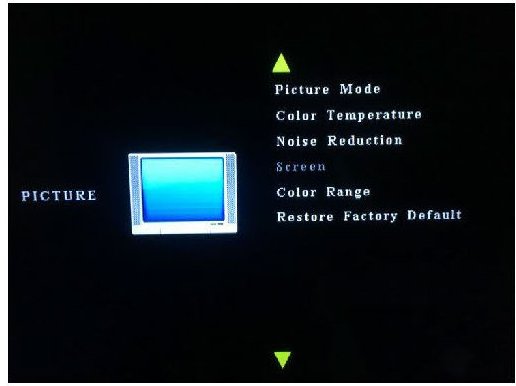

PICTURE は画質調整、

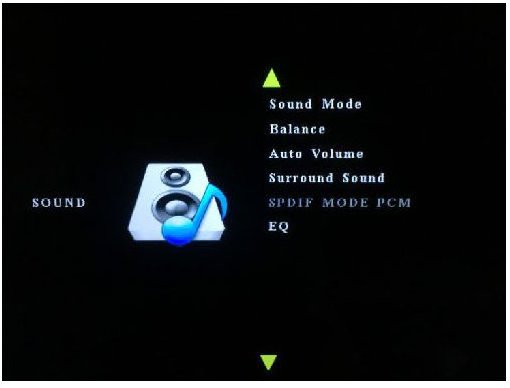

SOUNDは音響の調整、

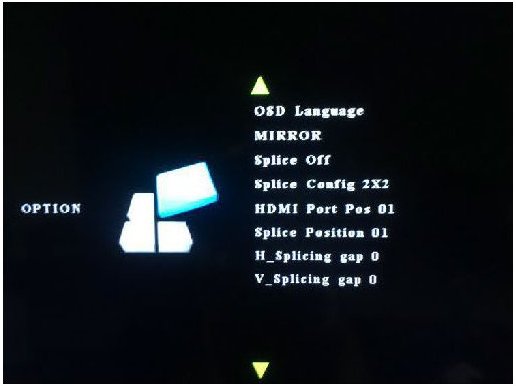

OPTION はスプリッター機能調整とその他の機能設定ができます。

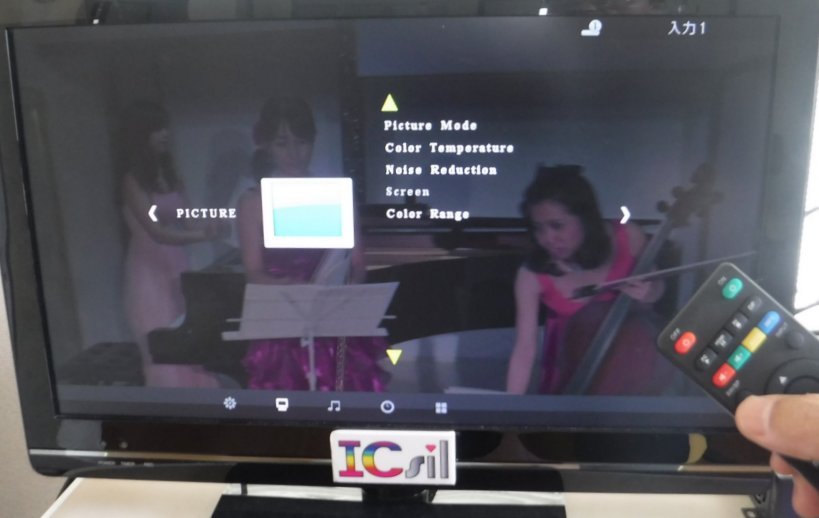

オンスクリーンディスプレイが分割されて見難い場合はリモコンのSW/SPボタンを押してください。下図は2x2 の場合の例です。



【マルチ画面の配置設定方法】(4系統出力する機器の説明となっております。)

● マルチ画面の構成種類
  1x2,
  2x2,3x2,4x2,5x2,6x2,
  1x3,2x3,3x3,4x3,5x3,
  1x4,2x4,3x4,4x4,
  1x5,2x5,3x5,4x5,
  1x6,2x6,3x6,
  1x7,2x7,
  1x8,1x9,1x10,1x11,
  2x1,3x1,4x1,5x1,6x1,7x1,8x1,9x1,10x1,11x1,12x1

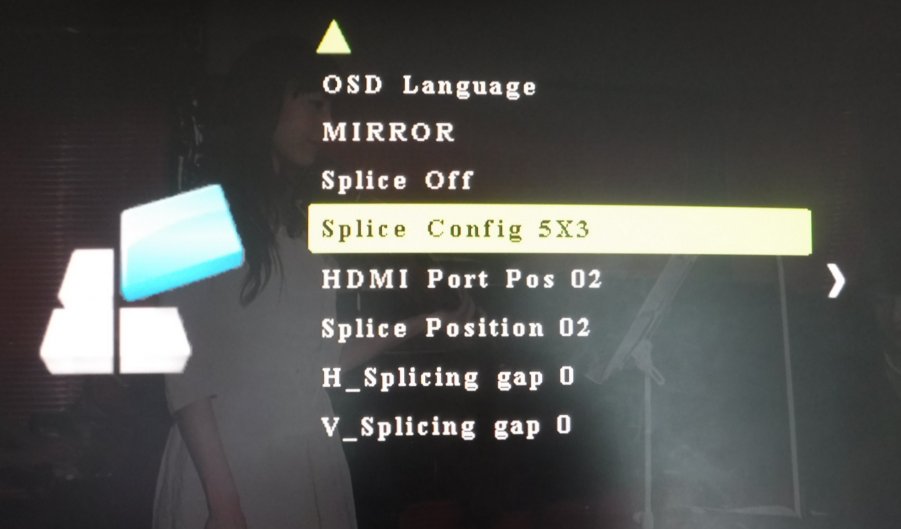

● マルチ画面の構成方法設定画面
(1)メニューの図の画面を使用します。

 設定を行う際には画面を見やすくするため Splice Off にすることをお薦めします。
(2) Splice Config を反転させ 左右のスイッチを押すと前記の構成種類を順に選べます。出力個数が4(機種によっては10)を超える場合には、本機を複数台使用する必要があります。複数台使用する場合はHDMI分配器などで分配してすべてのビデオウオールプロセッサに同じ信号を与えます。
(3) HDMI Port Pos 01,HDMI Port Pos 02,HDMI Port Pos 03,HDMI Port Pos 04を選ぶことは、これから設定する Splice Position (1〜25) の選択は、本機背面に4つあるHDMI出力の、どの番号のための設定をしたいのかを選ぶことになります。
(4系統出力の機器では1から4を、10系統出力の機器では1から10までを選べます。)
(4) (3)で注目するHDMI出力端子の番号をえらんだので、それを分割された大画面のどの場所に位置させたいかをSplice Position (1〜25) で選びます。
 例えば 2x2 構成なら
  HDMI Port Pos 01を選んでSplice Position 1
  HDMI Port Pos 02を選んでSplice Position 2
  HDMI Port Pos 03を選んでSplice Position 3
  HDMI Port Pos 04を選んでSplice Position 4
を設定して、Splice on にするとか2x2のマルチ画面が構成されます。2x2、つまり4画面の場合Splice Position として5以上を選ぶとその出力はSplice onにしても入力がそのままでます。
(5) 10以上の出力を使って大画面を構成したい場合には、本機か姉妹機を複数台使用することで実現できます。その際は複数のコントーラーに分配器をつかって同じ入力を与えてください。

【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。

【使用上の注意 ケーブル】
ディスプレイまでの距離が長くなる場合は光ファイバーHDMIケーブルが有効です。

【ご注文について】
企業様で、ネットショップでは購入しにくい場合は弊社の営業でご注文を承ります。「お問い合わせ」よりご遠慮なく見積もりをご依頼下さい。
