aHDMulti-41は4つのHDMI信号を入力し、縮小、組合わせ、一台のテレビやモニターで見ることができます。シームレススイッチ機能つきで、瞬時の切り替えが可能です。。音声の切り替えも映像の処理とは独立して出力に切り替え可能です。操作は付属の赤外リモコンで即座に感覚的に行うことができます。AVシステム構築について、ハイビジョンのエンジニアがご相談を承ります。株式会社アイシルが輸入・販売いたします。クレジットカード、現金代引き、銀行振り込みのいずれかでご購入いただけます。
ホーム | ハイビジョン・AV機器 > HDMI 分配・切替・マトリクス・保護HDMI 4対1 マルチビューワー シームレススイッチ  リモコン 音声分離
商品詳細

HDMI 4対1 マルチビューワー シームレススイッチ  リモコン 音声分離[aHDMulti-41]

販売価格: 22,464円 (税込)
[この商品はご下命後に手配を開始します。] 重み: 800g
4つまでのHDMI信号の映像・音声を入力し、縮小、組み合わせを行い、一つの画像出力にまとめて一台のテレビやモニターで4画面すべてを見ることができます。シームレススイッチ機能で、切り替えは瞬時です。音声の切り替えも映像の処理とは独立して出力に切り替え可能です。操作は付属の赤外リモコンで即座に感覚的に行うことができます。

【特徴】
● 4つまでのHDMI入力を受け付けます。
● 4画面モード、2画面モード、1画面モードを選べます。
● 1080Pまでの画像解像度に対応できます。
● HDMI出力は720P/ 60Hzと 1080P/ 60Hzの切り替えができます。
● SPDIF同軸形式のデジタル音声出力があります。 DTS と LPCM2.0に対応です。
● シームレススイッチ機能でHDMIの切り替えは瞬時です。
● 赤外リモコンとフロントパネルで操作します。
● 状態表示LED 。信号があると 点灯しますので動作状態がすぐに把握できます。
● 信号劣化なし
● 簡単インストール
● DC12V ACアダプタ使用
● この装置は HDMIアソシエーション アドブタのメンバーのメーカーの設計・製造によるものです。アドブタはHDMIの技術情報を的確に取得し設計製造に反映できる立場を有します。

【製品種類】
● aHDMulti-41W 1年間の故障保証
● aHDMulti-41   初期不良2週間対応

【仕様】
●解像度    : 1080p/1080i/720p/576p/576i/480p/480i
●入出力TMDS : 0.5〜1.5 V p-p
●入出力DDC  : 5 V p-p (TTL)
●帯域    : . 225MHz
●最大ビットレート : .6.75Gbps
●使用温度範囲: 0 〜 +40℃
●保管温度範囲: -15 〜 +55℃
●使用湿度範囲: 5 〜 90%RH (結露無き事)
●保管湿度範囲: 5 〜 90%RH (結露無き事)
●消費電流 :700mA 以下
●電源   : 12V ACアダプタ
●寸法   : 220 x87x23mm
●重さ   : 443g

【梱包内容】
● 本体
● ACアダプタ12V
● 赤外線リモコン
● ユーザーマニュアル

【納期】
在庫がある場合は正午までのご注文(振込の場合は入金確認)で当日発送。ただし土日祝日は除きます。

【パネル詳細】
●フロントパネル

ON/OFF:電源スイッチ
Power: 電源灯
IN1-IN4: 入力切替ボタン
Mode: 画面表示モード切り替えボタン
Audio: 音声出力切り替えボタン
Video:出力解像度720P/1080P選択ボタン
IN1- IN4: HDMI 入力状態表示灯
IR: IR 赤外線受光部
Service: ソフトウエアアップグレード専用ミニUSB端子

●リアパネル

HDMI IN 1- HDMI IN 4: HDMI入力端子
HDMI: HDMI 出力端子
Coaxial: SPDIF同軸主力端子
R232: RS232 通信端子
DC 12V : 12V AVアダプタ 接続端子

●リモコン
〇 全画面表示の入力選択


〇 マルチ画面表示時の入力音声選択


〇 マルチ画面表示方法切り替え


〇 出力解像度切り替えとオンスクリーン表示方法の変更


【使用例】

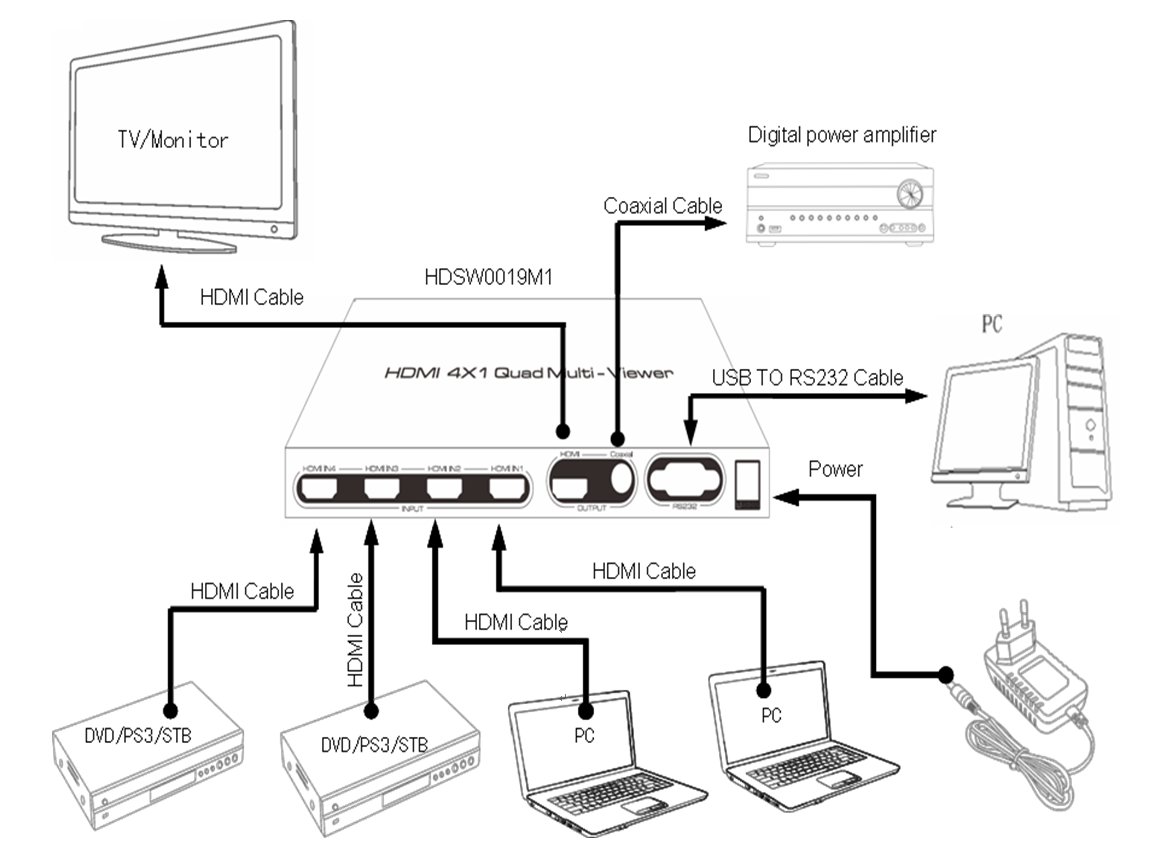

〇接続方法

1. 信号ソースとなる機器と、本機の入力をHDMIケーブルで接続します。
2. ディスプレイ装置と 本機の出力をHDMIケーブルで接続します。
3. AVアンプの同軸音声入力と本機の同軸音声出力を同軸ケーブルで接続することができます。
4. 付属の12V ACアダプタを使って本機に電源を供給します。
5. 本機の電源をいれると状態に対応してLEDが点灯します。
6. リモコンやパネルを操作して、所望の動作状態に設定します。
7. 英語の説明にはRS232が使用できるように書かれていますが、実際にはその機能はサポートされません。

〇シームレススイッチの瞬時切り替えの検証 1
シームレススイッチ機能つきですので、切替は瞬時です。全画面の切り替えの様子です。


〇シームレススイッチの瞬時切り替えの検証 2
シームレススイッチ機能つきですので、切替は瞬時です。マルチ画面の切り替えの様子です。


〇音声独立切り替え
マルチ画面の際、音声は画像とは別に切り替え可能です。


〇出力解像度
1080Pと720P の切り替えが可能です。


〇オンスクリーンディプレイ
オンスクリーンディスプレイによって出力画像の補助情報を確認することができます。表示方法は切り替え可能です。


【AVシステム構築について】
アイシルはハイビジョン放送機器の開発経験のあるエンジニアが、機器の動作実験を通して常にノウハウを蓄積しています。お客様が複数のハイビジョン機器やPC、AVアンブなどを使用してシステムを構築する場合には、弊社から適合できる分配器、切替器、マトリクス、延長器、変換器を弊社取り扱い製品の中から選択しご提案いたします。必要に応じ実験し、確認をすることも頻繁に行っています。システム図案をFAXやメールでお送りいただけば検討させていただきます。既存の機器で対応できず、特注となる場合には放送機器の開発会社などをお探しできます。

【HDMIについて】
 HDMIは数秒に1度の頻度で接続している機器どうしがどのような解像度で映像を交換するかを常に通信し、判断を繰り返しているプラグアンドプレイであることを考慮し、機器同士の接続の有効性を判断するようにしてください。機器によってはプラグアンドプレイ機能を停止し、解像度を固定設定すると接続がうまくいくことがあります。
